Шаг за шагом в ArchiCAD 7



Floor Plan


- Выберите следующие уровни для отображения:

Appliances, Columns, Dimensions, Elevations, Floor Plan Text, Plumbing, Sections, Stairs, Walls-Exterior, Walls-Interior and Zones

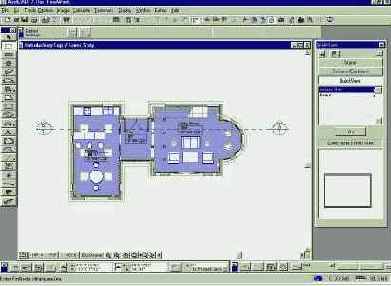

открыто, мы можем видеть оба плана каждого этажа этого здания. Что бы переместиться на другой этаж, кликните на Stories в плавающей палитре QuickViews (обычно отображаемой справа) и затем сделаете двойной целчек на Upper Floor. Более расширенное описание палитры QuickViews будет описано дальнейшем в этом руководстве. Рабочий лист




подобен обычному бумажному чертежному листу. Однако, традиционный чертежный планшет ограничен по размеру, в отличии от листа ArchiCAD который может быть больше чем вы желаете. Вы можете панормировать и масштабировать окно в пределах всего пространства чертежа, что бы получить необходимый вам участок.

Окно Section/Elevation.

Используя инструмент




и 3D Window. Элементы, выбранные в этом окне Window опознаются как стены, балки, колоны, плиты, крыши, окна, двери, светильники и библиотечные детали. Эти элементы так же полностью редактируемые с использованием тех же самых средств редактирования как и в окне Floor Plan.

Вы так же можете добавлять чертежные элементы в этом окне используя 2D чертежные элементы, располагая объекты и текстовые блоки в section/elevation и даже копируя и вставляя части окна в Floor plan для завершения детальных рабочих документов.

Виды Section/Elevation сохраняются вместе с вашим файлом модели проекта. Так же можно сохранять их как отдельные файлы в различные чертежные форматы используя команду Save As... в меню File.

Окно 3D Window
