Шаг за шагом в ArchiCAD 7



Section/ Elevation


, полностью редактируемые.

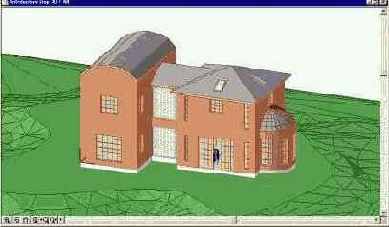

  • Для фото-визуализации, 3D Window устанавливает набор видов, которые будут использоваться для финальной фото-визуализации.
  • Окно 3D Window может быть использовано для экспорта 3D - данных в другие приложения.
  • Концепция параметров

    Новшество ArchiCAD, определение параметрических объектов позволяет еденично сохраненные объекты ( такие как окна, двери, светильники или ступеньки) использовать для представления подобных им объектов простым изменением их высоты, толщины, материала или других настраиваемых параметров. Каждый объект также можно пересохранить под другим именем позволит вам быстро построить свою собственную специфическую библиотеку.

    Что бы посмотреть пример как использовать параметры, двойным щелчком откройте Window Tool в панели инструментов. Диалоговое окно содержит различные параметры, с помощью которых можно создавать окна различной формы, размера и материала.

    Если вы изменили параметры, просмотрите окно в виде сверху, сбоку, 3D-виде со скрытыми линиями, оттененном 3D -виде, и как картинку предварительного просмотра, используя кнопки Display Mode.

    Вы можете выбирать окна используя картинки в верхней части диалогового окна, выбирая другую библиотеку окон из списка в левой части диалогового окна или выбирая другой каталог с помощью кнопки Load Window в верхней части справа.

    Справочная система ArchiCAD.

    ArchiCAD имеет несколь справочных систем на месте:

    1. Клик правой кнопкой мыши на любом элементе интерфейса отображает справку по использованию этого элемента.

    2. Когда вы начинаете какое-либо действие, в Prompt Box (Поле Подсказки) будет содержаться совет по следующему действию. Prompt Box является частью Control Box (другой плавающей палитры, обычно расположенной в нижней правой части) и может быть отображено кликом на иконке "развернуть" в верхней правой точке Control Box.

    3. Интегрированная в ArchiCAD возможность запускать несколько независимых источников справочной документации в HTML или PDF-формате, которую можно просмотреть оставаясь в ArchiCAD. Для доступа к документации идите в меню Help и выберите желательную тему.
