Шаг за шагом в ArchiCAD 7



Добавление проекционных размеров


: вы можете добавлять проекционные размеры для проекций и сечений. Сначала откроем диалоговое окно Dimension Settings и установим параметр Elevation Dimension. Изменим маркер размера на 5pt.



Затем расположим целевые точки чтобы описысать высоты проекции и двойным кликом разместим размеры.

И наконец выберем середину перспективного размера и изменим его направление в диалоговом окне Dimension Settings.

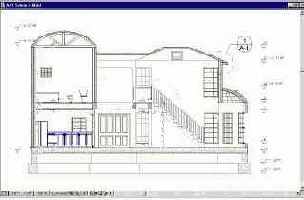

На практике, вы можете добавлять оставшиеся линейные и угловые размеры как показано на плане сечения ниже.
