Задание дополнительных данных для расчета


На уровне конструирующей системы ЛИР-СТК после импорта задачи нужно задать данные, необходимые для расчета сечений.

Во всех типах элементов задаются коэффициенты условий работы и коэффициенты надежности.

Необходимо задать коэффициент условий работы ?c

для проверок сечения по устойчивости и по прочности. Коэффициенты условий работы ?c задаются как для всего сечения, так и для каждого элемента сечения в отдельности. Если ?c  для элемента сечения отличается от ?c  всего сечения, они будут использованы для проверок устойчивости этого элемента сечения. Например, коэффициент условий работы элемента “стенка” будет использован при проверке местной устойчивости элемента стенки. Когда задается коэффициент условий работы для всего сечения, он дублируется для всех его компонентов. Поэтому после задания коэффициента условий работы для всего сечения необходимо проверить правильность его задания для всех компонентов сечения. В таблице исходных данных локального расчета задается только коэффициент условий работы всего сечения.

Необходимо задать коэффициент надежности по ответственности ?n. Коэффициент надежности задается единственный для всего сечения.

Расчетные длины задаются относительно местных осей Z1 и Y1.

Термин «относительно оси» означает плоскость, перпендикулярную оси.

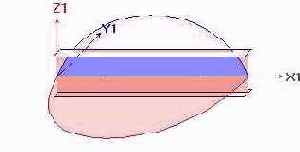

На рис.13.1 показано расположение местных осей.

Рис. 13.1

Расчетные длины задаются в единицах измерения геометрии или как коэффициент длины. В последнем случае для получения расчетных длин при запуске расчета вычисляется геометрическая длина элемента (или конструктивного элемента, если ведется расчет конструктивного элемента), которая умножается на соответствующий коэффициент длины.

Дополнительные данные для ферменных элементов

Предельная гибкость. Предельная гибкость на растяжение всегда задается численно. Гибкость на сжатие может задаваться численно или как случай таблицы 19* [18], если при вычислении предельной гибкости используется коэффициент ?.

Предельная гибкость на растяжение всегда по умолчанию равна 300.
