Лира. Версия 9. Руководство пользователя



Расчет рамы промышленного здания Пример


Задачи и цели этого примера состоят в следующем.

Произвести расчет плоской рамы на динамические воздействия, а также расчет устойчивости конструкции и составление таблицы РСУ. После статического расчета произвести расчет и конструирование железобетонных и металлических сечений элементов. Размеры рамы приведены на рис. 1.16. Сечения элементов:

  • крайние колонны – железобетонный брус b = 40 см, h = 60 см;
  • балочный ростверк на упругом основании – тавр с полкой снизу b = 40 см, h = 50 см, b1 = 100 см, h1 = 20 см, С1 = 800 тс/м3;
  • средние колонны – швеллер № 24; балка настила – двутавр № 36;
  • верхний пояс фермы – два уголка 120 x 120 x 10;
  • нижний пояс фермы – два уголка 100 x 100 x 10;
  • стойки и раскосы фермы – два уголка 75 x 75 x 6.
  • Расчет произвести на следующие виды загружений: 1 – собственный вес, 2 – нагрузка от оборудования, 3 – ветровая нагрузка, 4 – гармоническое динамическое воздействие, 5 – сейсмическое воздействие.

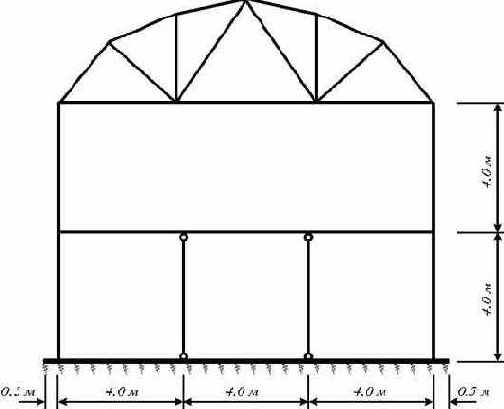

    Рис. 1.16. Расчетная схема поперечника здания



    Этапы и операции

    Команда и ее инстру-мент

    Ваши действия

    Рекомендации и комментарии

    17.1.Создание новой задачи

    п.1.1

    (1.18)

    В диалоговом окне «Признак схемы» задайте имя задачи: «пример17» и признак схемы: «2».

    17.2.Создание геометрической схемы

    17.2.1.Генерация рамы


    п.1.70

    В диалоговом окне «Создание плоских фрагментов и сетей» задайте параметры рамы.

    Шаг вдоль первой оси:

    L(м) – 4.00

    N      –   3.

    Шаг вдоль второй оси:

    L(м) – 4.00

    N      –   2.

    17.2.2.

    Выведите на экран номера узлов.

    17.2.3.Добавление элементов балочного ростверка


    п.1.86,

    1.86.1

    В диалоговом окне «Добавить элемент» активизируйте закладку «Добавить стержень» и поочередно добавьте стержни между узлами 1 – 2, 2 – 3, 3 – 4.

    17.2.4.

    Выделите узлы № 10 и 11.

    17.2.5.Удаление выделенных узлов


    п.1.77

    17.2.6.

    Выведите на экран номера элементов.

    17.2.7.

    Выделите элементы № 3 и 5.

    17.2.8.Задание шарниров выделенным элементам


    п.1.104

    В диалоговом окне «Шарниры» укажите направления, по которым разрешены перемещения узлов:

    -1-й узел – UY, 2-й узел – UY

    и щелкните по кнопке Применить.

    17.2.9.Установка фермы на расчетную схему


    п.1.71

    В диалоговом окне «Типы ферм» щелкните по кнопке с конфигурацией арочной (сегментной) фермы. В новом окне «Параметры ферм» щелкните по первой слева в верхнем ряду кнопке и задайте параметры:

    L = 12 м; Kf = 6;

    -Координаты желтого узла фермы

    Z = 8 м.

    17.2.10.

    Упакуйте схему.

    17.3.Задание жесткостей

    17.3.1.


    п.1.107

    Выберите стандартный тип сечения «Брус».

    17.3.2.Задание параметров сечения «Брус»

    В диалоговом окне «Задание стандартного сечения» введите параметры сечения:

    Е = 3е6 т/м2; В = 40 см; Н = 60 см;

    Ro = 2.75 тс/м3.

    17.3.3.

    Выберите стандартный тип сечения «Тавр_L».

    17.3.4.Задание параметров сечения «Тавр_L»

    В диалоговом окне «Задание стандартного сечения» введите параметры сечения:

    Е = 3е6 т/м2; В = 40 см; Н = 50 см;

    В1 = 100 см; Н1 = 20 см; Ro = 2.75 тс/м3;

    -Параметры упругого основания

    C1 = 800 тс/м3.

    17.3.5.

    Из базы типовых сечений выберите сечение «Двутавр».

    17.3.6.Задание параметров сечения «Двутавр»

    В диалоговом окне «Стальное сечение» задайте параметры сечения:

    -Сортамент – Двутавр с непараллельными гранями полок;

    -Профиль – 36.

    17.3.7.

    Выберите типовое сечение «Швеллер».

    17.3.8.Задание параметров сечения «Швеллер»

    В диалоговом окне «Стальное сечение» задайте параметры сечения:

    -Сортамент – Швеллер с уклоном внутренних граней полок;

    -Профиль – 24.

    17.3.9.

    Выберите типовое сечение «Два уголка».

    17.3.10.Задание параметров сечения «Два уголка»

    В диалоговом окне «Стальное сечение» задайте параметры сечения:

    -Сортамент – Уголок равнополочный;

    -Профиль – 120 x 120 x 10.

    17.3.11.

    Дважды скопируйте сечение «5. Два уголка 120 x 120 x 10».

    17.3.12.Изменение параметров сечения «6. Два уголка 120 x 120 x 10»

    В списке жесткостей укажите на строку «6. Два уголка 120 x 120 x 10», щелкните по кнопке Изменить и в новом окне «Стальное сечение» задайте:

    -Профиль – 100 x 100 x 10.

    17.3.13.Изменение параметров сечения «7. Два уголка 120 x 120 x 10»

    В списке жесткостей укажите на строку «7. Два уголка 120 x 120 x 10», щелкните по кнопке Изменить и в новом окне «Стальное сечение» задайте:

    -Профиль – 75 x 75 x 6.

    17.3.14.Назначение жесткостей

    17.3.14.1.

    Назначьте текущим тип жесткости «1. Брус 40 x 60».

    17.3.14.2.

    Выделите вертикальные элементы № 1, 2, 5 и 6.

    17.3.14.3.

    Назначьте выделенным элементам текущий тип жесткости.

    17.3.14.4.

    Назначьте текущим тип жесткости «2. Тавр_L  40 x 50».

    17.3.14.5.

    Выделите горизонтальные элементы № 10, 11 и 12.

    17.3.14.6.

    Назначьте выделенным элементам текущий тип жесткости.

    17.3.14.7.

    Назначьте текущим тип жесткости «3. Двутавр 36».

    17.3.14.8.

    Выделите горизонтальные элементы № 7, 8 и 9.

    17.3.14.9.

    Назначьте выделенным элементам текущий тип жесткости.

    17.3.14.10.

    Назначьте текущим тип жесткости «4. Швеллер 24».

    17.3.14.11.

    Выделите вертикальные элементы № 3 и 4.

    17.3.14.12.

    Назначьте выделенным элементам текущий тип жесткости.

    17.3.14.13.

    Назначьте текущим тип жесткости «5. Два уголка 120 x 120 x 10».

    17.3.14.14.

    Выделите элементы № 22 – 27.

    17.3.14.15.

    Назначьте выделенным элементам текущий тип жесткости.

    17.3.14.16.

    Назначьте текущим тип жесткости «6. Два уголка 100 x 100 x 10».

    17.3.14.17.

    Выделите элементы № 13 – 15.

    17.3.14.18.

    Назначьте выделенным элементам текущий тип жесткости.

    17.3.14.19.

    Назначьте текущим тип жесткости «7. Два уголка 75 x 75 x 6».

    17.3.14.20.

    Выделите элементы № 16 – 21.

    17.3.14.21.

    Назначьте выделенным элементам текущий тип жесткости.

    17.4.Корректировка расчетной схемы

    17.4.1.

    Выделите горизонтальные элементы № 10, 11 и 12.

    17.4.2.Разделение стержней на 8 равных частей


    п.1.86,

    1.86.5

    В диалоговом окне «Добавить элемент» активизируйте закладку «Разделить на N равных частей» и задайте N = 8.

    17.4.3.

    Выделите элемент № 28.

    17.4.4.Выделение узлов, принадлежащих выделенному элементу


    п.1.49

    17.4.5.Копирование выделенного элемента по одному узлу


    п.1.80,

    1.80.2

    Укажите на узел № 18, а затем на узел

    № 1.

    17.4.6.


    п.1.57

    Отмените выделение.

    17.4.7.

    Выделите элемент № 12.

    17.4.8.


    п.1.49

    Выделите узлы, принадлежащие выделенному элементу.

    17.4.9.Копирование выделенного элемента по одному узлу

    Укажите на узел № 38, а затем на узел

    № 4.

    17.4.10.

    Отмените выделение и упакуйте схему.

    17.5.Задание граничных условий

    17.5.1.

    Выделите узлы № 1 – 4, 18 – 40.

    17.5.2.


    п.1.102

    Выделенные узлы закрепите по направлению X.

    17.6.Смена типа конечных элементов для элементов фермы

    17.6.1.

    Выделите элементы фермы.

    17.6.2.Смена типа конечных элементов


    п.1.91

    В диалоговом окне «Смена типа конечных элементов» выделите в списке типов конечных элементов строку «Тип 1…».

    17.7.Задание нагрузок

    Формирование первого загружения

    17.7.1.Задание нагрузки на элементы от собственного веса

    п.1.113

    Выполните команды Нагрузки ? Добавить собственный вес.

    17.7.2.

    Выделите элементы № 7, 8 и 9.

    17.7.3.

    Задайте на выделенные элементы равномерно распределенную нагрузку интенсивностью P = 3 тс/м.

    17.7.4.

    Выделите узлы № 9 и 10.

    17.7.5.

    Задайте на выделенные узлы силу величиной 12 тс.

    17.7.6.

    Выделите узлы № 13 –  17.

    17.7.7.

    Задайте на выделенные узлы силу величиной 24 тс.

    Формирование второго загружения

    17.7.8.

    Переключитесь на второе загружение.

    17.7.9.

    Выделите элементы № 7, 8 и 9.

    17.7.10.

    Задайте на выделенные элементы равномерно распределенную нагрузку интенсивностью P = 2 тс/м.

    17.7.11.

    Выделите узлы № 9 и 10.

    17.7.12.

    Задайте на выделенные узлы силу величиной 2 тс.

    17.7.13.

    Выделите узлы № 13 –  17.

    17.7.14.

    Задайте на выделенные узлы силу величиной 4 тс.

    Формирование третьего загружения

    17.7.15.

    Переключитесь на третье загружение.

    17.7.16.

    Выделите узлы № 5 и 10.

    17.7.17.

    Задайте на выделенные узлы силу  вдоль глобальной оси X величиной -1.5 тс.

    17.7.18.

    Выделите узел № 9.

    17.7.19.

    Задайте на выделенный узел силу  вдоль глобальной оси X величиной -2 тс.

    17.7.20.

    Выделите узел № 8.

    17.7.21.

    Задайте на выделенный узел силу  вдоль глобальной оси X величиной -1.125 тс.

    Формирование четвертого загружения

    17.7.22.

    Переключитесь на четвертое загружение.

    17.7.23.

    Выделите узел № 6.

    17.7.24.

    Задайте на выделенный узел силу  вдоль глобальной оси Z величиной 22 тс.

    17.7.25.

    Выделите узел № 6.

    17.7.26.Задание узловой гармонической нагрузки

    В диалоговом окне «Задание нагрузок» щелчком по кнопке узловой гармонической нагрузки вызовите диалоговое окно «Гармоническая нагрузка в узле». В этом окне задайте:

    -Дополнительная масса в узле – 22 тс;

    -Направление нагрузки – Z;

    -Закон действия нагрузки – cos;

    -Амплитуда воздействия – 0.07 тс.

    Задание характеристик для расчета рамы на сейсмику

    17.8.Формирование таблицы учета статических загружений

    17.8.1.Формирова-ние первой строки сводной таблицы

    п.1.125

    В диалоговом окне «Формирование динамических загружений из статических» задайте следующие параметры:

    -№ динамического загружения – 5;

    -№ соответствующего статического загружения – 1;

    -Коэф. преобразования – 1.

    Далее щелкните по кнопке Подтвердить.

    17.8.2.Формирова-ние второй строки сводной таблицы

    В диалоговом окне «Формирование динамических загружений из статических» задайте следующие параметры:

    -№ динамического загружения – 5;

    -№ соответствующего статического загружения – 2;

    -Коэф. преобразования – 1.

    Закончив, щелкните по кнопкам Подтвердить и Закрыть.

    17.9.Формирование таблицы динамических загружений

    17.9.1.Задание основных характеристик для четвертого загружения


    п.1.123

    В диалоговом окне «Задание характеристик для расчета на динамические воздействия» задайте:

    -№ загружения – 4;

    -Наименование воздействия –

    Гармоническое зональное (28);

    -Количество учитываемых форм колебаний – 10.

    Затем щелкните по кнопке Параметры.

    17.9.2.Задание параметров расчета на гармоническое воздействие

    В диалоговом окне «Параметры расчета на гармоническое воздействие» задайте необходимые параметры и подтвердите ввод данных:

    -Коэффициент внутреннего трения материала– К = 0.1 (бетон);

    -Вынужденная частота внешнего воздействия – 157 рад/сек;

    -Погрешность в определении частоты – 15%.

    17.9.3.Задание основных характеристик для пятого загружения

    В диалоговом окне «Задание характеристик для расчета на динамические воздействия» задайте:

    -№ загружения – 5;

    -Наименование воздействия –

    Сейсмическое 01.01.2000 (35);

    -Количество учитываемых форм колебаний – 5.

    Затем щелкните по кнопке Параметры.

    17.9.4.Задание параметров расчета на сейсмическое воздействие

    В диалоговом окне «Параметры расчета на сейсмические воздействия» задайте необходимые параметры и подтвердите ввод данных:

    -Направляющие косинусы равнодействующей сейсм. воздейств. в ОСК – CX = 1.

    Остальные параметры примите по умолчанию.

    17.10.Генерация таблицы РСУ


    п.1.118

    В диалоговом окне «Расчетные сочетания усилий» задайте виды загружений:

    -первое – Постоянное (0);

    -второе – Временное длит. (1);

    -третье – Кратковременное (2);

    -четвертое – Временное длит. (1);

    -пятое – Сейсмическое (5).

    Закройте окно щелчком по кнопке Закрыть.

    17.11.Задание расчетных сечений для элементов балочного ростверка

    17.11.1.

    Выделите элементы балочного ростверка.

    17.11.2.Задание расчетных сечений


    п.1.105

    В диалоговом окне «Расчетные сечения» задайте количество расчетных сечений

    N = 7.

    Запуск задачи на расчет, переход в режим визуализации результатов расчета, а также вывод деформированной схемы и эпюр усилий производится аналогично предыдущим примерам.

    17.12.Вывод форм колебаний конструкции

    17.12.1.Смена номера текущего загружения


    п.1.165

    В диалоговом окне «Активное загружение» задайте номер загружения 4.

    17.12.2.Вывод формы колебаний


    п.1.170

    17.12.3.Смена номера текущего загружения


    п.1.165

    В диалоговом окне «Активное загружение» задайте номер загружения 5.

    17.12.4.Вывод второй формы колебаний


    п.1.165

    В диалоговом окне «Активное загружение» задайте номер формы колебаний 2.

    17.13.Просмотр анимации второй формы колебаний пятого загружения

    17.13.1.Переход в режим пространственной модели

    п.1.31

    Выполните команды Вид ? Пространственная модель (3D-графика).

    Открывается окно пространственной модели (3D-графика).

    17.13.2.Просмотр анимации колебаний


    п.1.31.19

    17.13.3.Возврат в режим визуализации результатов расчета

    п.1.31.1

    17.14.Создание таблицы периодов колебаний

    п.1.207

    В диалоговом окне «Стандартные таблицы» выделите строку «Периоды колебаний» и щелкните по кнопке Создать.

    17.15.Создание таблицы форм колебаний

    п.1.207

    В диалоговом окне «Стандартные таблицы» выделите строку «Формы колебаний» и щелкните по кнопке Создать. В новом окне «Выбор загружений» оставьте активным пункт «Все загружения» и подтвердите ввод.

    17.16.Определение устойчивости


    п.1.194

    В диалоговом окне «Параметры расчетного процессора» задайте:

    -Масштабный множитель для вычисления коэф. запаса – 10;

    -активизируйте строку «Вычислять формы потери устойчивости»;

    -снимите активность со строки «Все загружения».

    17.17.Создание таблицы коэффициентов запаса устойчивости

    п.1.207

    В диалоговом окне «Стандартные таблицы» выделите строку «Коэффициенты запаса устойчивости» и щелкните по кнопке Создать.

    17.18.Смена номера текущего загружения


    п.1.165

    В диалоговом окне «Активное загружение» задайте номер загружения 1.

    17.19.Вывод на экран формы потери устойчивости


    п.1.172

    17.20.Вывод на экран коэффициентов свободных длин по Ly


    п.1.195,

    1.195.1

    17.21.Вывод на экран деформированной схемы


    п.1.168

    Таким образом мы переключаемся к результатам статического расчета.

    17.22.Вывод на экран инерционных нагрузок

    17.22.1.Смена номера текущего загружения


    п.1.165

    В диалоговом окне «Активное загружение» задайте номер загружения 4.

    17.22.2.Вывод на экран инерционной силы по Z


    п.1.186,

    1.186.3

    Расчет и конструирование сечений в системе ЛИР-АРМ

    17.23.Запуск системы ЛИР-АРМ

    Выполните команды Windows: Пуск ? Программы ? Lira 9.0 ? ЛирАрм.

    17.24.Импорт расчетной схемы


    п.6.22

    В диалоговом окне системы ЛИР-АРМ «Открыть» выделите файл «пример17#00.пример17» и щелкните по кнопке Открыть.

    17.25.Задание и выбор материала

    17.25.1.Задание общих характеристик армирования


    п.6.80

    В диалоговом окне «Материалы» отметьте радио-кнопку Тип и щелкните по кнопке Добавить. На экран выводится диалоговое окно «Общие характеристики армирования», в котором задайте следующие параметры:

    ·         в поле «Расчетные длины» отметьте радио-кнопку Коэффициент расч. длины;

    ·         задайте параметры LY = 1, LZ = 1;

    ·         в ниспадающем списке выберите модуль армирования – стержень и щелкните по кнопке Применить.

    Система возвращается к диалоговому окну «Материалы». Здесь щелкните по кнопке Назначить текущим.

    Остальные поля диалогового окна «Общие характеристики армирования» остаются такими, какими они приняты по умолчанию.

    17.25.2.Задание характеристик бетона

    В диалоговом окне «Материалы» активизируйте радио-кнопку Бетон и щелкните по кнопкам Добавить умолчание и Назначить текущим.

    Этой операцией по умолчанию принимается бетон класса В25.

    17.25.3.Задание характеристик арматуры

    В этом же окне активизируйте радио-кнопку Арматура и щелкните по кнопкам Добавить умолчание и Назначить текущим.

    Этой операцией по умолчанию принимается арматура класса А-III.

    17.26.Назначение материала

    17.26.1.Выделение элементов рамы


    п.6.57

    Выделите все элементы рамы.

    17.26.2.Назначение материала элементам рамы

    В диалоговом окне «Материалы» щелкните по кнопке Назначить, а затем в новом окне «Ошибки и предупреждения» по кнопке Подтвердить.

    17.26.3.

    Отмените выделение.

    17.27.Назначение вида элементов

    17.27.1.Выделение горизонтальных элементов балочного ростверка


    п.6.59

    Выделите горизонтальные элементы балочного ростверка.

    17.27.2.Назначение вида элемента «Балка»


    п.6.70

    В диалоговом окне «Назначение вида элемента» активизируйте радио-кнопку Балка

    и закройте окно щелчком по кнопке Подтвердить.

    17.27.3.Вывод на экран номеров элементов


    п.6.115,

    6.115.1,

    6.115.1.1

    В диалоговом окне «Показать» активизируйте закладку «Элементы». После этого выберите команду Номера элементов и щелкните по кнопке Применить.

    17.27.4.Выделение вертикальных элементов № 1, 2, 5 и 6


    п.6.58

    Выделите вертикальные элементы.

    17.27.5.Назначение вида элемента «Колонна»


    п.6.70

    В диалоговом окне «Назначение вида элемента» активизируйте радио-кнопку Колонна

    и закройте окно щелчком по кнопке Подтвердить.

    17.28.Назначение конструктивных элементов

    17.28.1.Выделение горизонтальных элементов балочного ростверка


    п.6.59

    Выделите элементы балочного ростверка.

    17.28.2.Назначение конструктивного элемента «Балка»


    п.6.72

    В диалоговом окне «Конструктивные элементы» активизируйте радио-кнопку Балка

    и закройте окно щелчком по кнопке Подтвердить.

    17.28.3.Выделение вертикальных элементов № 1 и 2


    п.6.58

    Выделите элементы № 1 и 2.

    17.28.4.Назначение конструктивного элемента «Колонна»


    п.6.72

    В диалоговом окне «Конструктивные элементы» активизируйте радио-кнопку Колонна

    и закройте окно щелчком по кнопке Подтвердить.

    Конструктивный элемент КОЛОННА назначается для того, чтобы учесть, что это сплошная колонна.

    17.29.Расчет армирования


    п.6.28

    17.30.Формирова-ние таблиц результатов


    п.6.30

    17.31.Просмотр результатов армирования


    п.6.97

    17.32.Просмотр результатов армирования в виде HTML таблиц


    п.6.99

    17.33.Вывод на экран чертежа колонны


    п.6.104

    После щелчка по кнопке инструмента, на расчетной схеме укажите стойку рамы, которой в системе ЛИР-АРМ присвоен конструктивный элемент «Колонна», вызвав диалоговое окно «Армирование колонны». В этом диалоговом окне щелкните по кнопке Чертеж.

    На экран выводится чертеж стойки рамы.

    17.34.Вызов чертежа балки

    17.34.1.Вызов конструирования неразрезной балки


    п.6.103

    Укажите на ригель, которому назначен конструктивный элемент «Балка».

    Загружается подсистема БАЛКА.

    17.34.2.Выполнение полного расчета балки


    п.7.44

    17.34.3.Вывод эпюры материалов


    п.7.46

    17.34.4.Вызов чертежа балки


    п.7.47

    Конструирование сечений стальных элементов

    17.35.Запуск подсистемы металлических конструкций

    Вызовите подсистему ЛИР-СТК командами Windows: Пуск ? Программы ? Lira 9.0 ? ЛирСтк.

    17.36.Импорт расчетной схемы


    п.4.12

    В диалоговом окне системы ЛИР-МЕТ «Введите имя импортируемого файла» выделите файл «пример17#00.пример17» и щелкните по кнопке Открыть.

    17.37.Задание дополнительных характеристик

    17.37.1.Задание дополнительных характеристик для сечения «3. Двутавр 36»


    п.4.47

    В диалоговом окне «Жесткости элементов» щелкните по строке «3. Двутавр 36» в списке жесткостей и по кнопке Изменить.

    17.37.1.1.Задание марки стали

    В диалоговом окне «Стальное сечение» задайте марку стали – ВСт3кп2-1.

    17.37.1.2.Задание дополнительных характеристик

    Щелкните по закладке «Дополнительные характеристики» и отметьте радио-кнопку «Балка», а затем задайте другие характеристики.

    - щелкните по пункту «Использовать коэффициенты к длине конструктивного элемента для Lef»;

    - задайте коэффициент Lef = 0.25 и щелкните по пункту раскреплений сжатого пояса «более, делят пролет на равные части».

    Задайте относительный прогиб – 250.

    17.37.2.Задание дополнительных характеристик для сечения «4. Швеллер 24»

    В диалоговом окне «Жесткости элементов» щелкните по строке «4. Швеллер 24» в списке жесткостей и по кнопке Изменить.

    17.37.2.1.Задание марки стали

    В диалоговом окне «Стальное сечение» задайте марку стали – ВСт3кп2-1.

    17.37.2.2.Задание дополнительных характеристик

    Щелкните по закладке «Дополнительные характеристики» и отметьте радио-кнопку Колонна,

    а затем задайте другие характеристики:

    -щелкните по пункту «Использовать коэффициенты к геометрической длине конструктивного элемента»;

    -задайте коэффициенты длины –

  • относительно оси Z1 = 1;
  • относительно оси Y1 = 1;
  • Для расчета Фb = 0.85.
  • 17.37.3.Задание дополнительных характеристик для сечения «5. Два уголка 120 x 120 x 10»

    В диалоговом окне «Жесткости элементов» щелкните по строке «5. Два уголка 120 x 120 x 10» в списке жесткостей и по кнопке Изменить.

    17.37.3.1.Задание марки стали

    В диалоговом окне «Стальное сечение» задайте марку стали – ВСт3кп2-1.

    17.37.3.2.Задание дополнительных характеристик

    Щелкните по закладке «Дополнительные характеристики» и отметьте радио-кнопку Ферменный,

    а затем задайте другие характеристики:

    -щелкните по пункту «Использовать коэффициенты к длине конструктивного элемента»;

    -задайте коэффициенты длины –

  • относительно оси Z1 = 1;
  • относительно оси Y1 = 1.
  • Затем задайте предельную гибкость на сжатие, щелкнув по пункту «элемент пояса или опорный раскос фермы».

    17.37.4.Задание дополнительных характеристик для сечения «6. Два уголка 100 x 100 x 10»

    В диалоговом окне «Жесткости элементов» щелкните по строке «6. Два уголка 100 x 100 x 10» в списке жесткостей и по кнопке Изменить.

    17.37.4.1.Задание марки стали

    В диалоговом окне «Стальное сечение» задайте марку стали – ВСт3кп2-1.

    17.37.4.2.Задание дополнительных характеристик

    Щелкните по закладке «Дополнительные характеристики» и отметьте радио-кнопку Ферменный,

    а затем задайте другие характеристики:

    -щелкните по пункту «Использовать коэффициенты к длине конструктивного элемента»;

    -задайте коэффициенты длины –

  • относительно оси Z1 = 0.33;
  • относительно оси Y1 = 0.33.
  • Затем задайте предельную гибкость на сжатие, щелкнув по пункту «элемент пояса или опорный раскос фермы».

    17.37.5.Задание дополнительных характеристик для сечения «7. Два уголка 75 x 75 x 6»

    В диалоговом окне «Жесткости элементов» щелкните по строке «7. Два уголка 75 x 75 x 6» в списке жесткостей и по кнопке Изменить.

    17.37.5.1.Задание марки стали

    В диалоговом окне «Стальное сечение» задайте марку стали – ВСт3кп2-1.

    17.37.5.2.Задание дополнительных характеристик

    Щелкните по закладке «Дополнительные характеристики» и отметьте радио-кнопку Ферменный,

    а затем задайте другие характеристики:

    -щелкните по пункту «Использовать коэффициенты к длине конструктивного элемента»;

    -задайте коэффициенты длины –

  • относительно оси Z1 = 1;
  • относительно оси Y1 = 1.
  • Затем задайте предельную гибкость на сжатие, щелкнув по пункту «неопорный элемент решетки фермы».

    17.38.Назначение дополнительных характеристик

    Назначьте один из типов жесткости текущим и закройте окно.

    Назначение дополнительных характеристик происходит автоматически.

    17.39.Назначение конструктивных элементов

    17.39.1.

    Выведите на экран номера элементов.

    17.39.2.

    Выделите  элементы № 7, 8 и 9.

    17.39.3.Создание конструктивного элемента КБ1


    п.4.48

    17.39.4.

    Выделите  элементы № 13, 14 и 15.

    17.39.5.Создание конструктивного элемента КФ2


    п.4.48

    17.40.Назначение раскреплений в узлах элементов

    17.40.1.

    Выделите  элементы № 7, 8 и 9.

    17.40.2.Назначение раскреплений


    п.4.54

    В диалоговом окне «Раскрепление стержней» задайте направление раскреплений – Y1, Z1. Щелкните по строке «В каждом узле каждого конечного элемента» и подтвердите назначение.

    Прогиб сечений элемента определяется относительно линии, соединяющей раскрепления на его концах.

    17.41.Проверка назначенных сечений


    п.4.56

    В диалоговом окне «Таблицы результатов» задайте текстовый формат таблиц результатов, щелкните по строке «Проверка всех элементов по РСУ» и по кнопке Создать.

    17.42.Подбор сечений рамы


    п.4.56

    В диалоговом окне «Таблицы результатов» щелкните по строке «Подбор всех элементов по РСУ» и по кнопке Создать.



    Содержание раздела
