Лира. Версия 9. Руководство пользователя


Расчет и конструирование сечений в системе ЛИР-АРМ Пример Продолжение


Этапы и операции

Команда и ее инстру-мент

Ваши действия

Рекомендации и комментарии

2.4.Запуск системы ЛИР-АРМ



Выполните команды Windows: Пуск ? Программы ? Lira 9.0 ? ЛирАрм.

Внимание! С этого момента в отдельном окне в отдельном окне работает еще одно приложение Windows – система проектирования ж/б конструкций ЛИР-АРМ.

2.5.Импорт расчетной схемы


п.6.22

В диалоговом окне системы ЛИР-АРМ «Открыть» выделите файл «пример2#00.пример2» и щелкните по кнопке Открыть.

Импортируется файл «пример2#00пример2» (рис. 1.9.).

2.6.Сохранение данных


п.6.25

В диалоговом окне «Сохранить как» задайте имя задачи и папку, в которую будет сохранена эта задача.

Папка:LWork,

Имя файла: пример2.

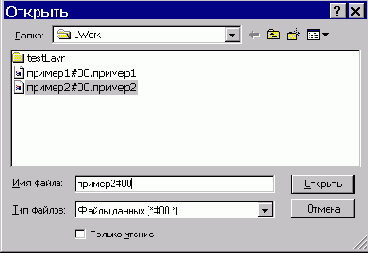

Рис. 1.9. Диалоговое окно системы ЛИР-АРМ «Открыть»






Этапы и операции

Команда и ее инстру-мент

Ваши действия

Рекомендации и комментарии

2.7.Задание и выбор материала

2.7.1.Задание общих характеристик армирования


п.6.80

В диалоговом окне «Материалы» отметьте радио-кнопку Тип и щелкните по кнопке Добавить. На экран выводится диалоговое окно «Общие характеристики армирования», в котором задайте следующие параметры:

·         в поле «Расчетные длины» отметьте радио-кнопку Коэффициент расч. длины;

·         задайте параметры LY = 0.7, LZ = 0.7;

·         в ниспадающем списке выберите модуль армирования – стержень и щелкните по кнопке Применить.

Система возвращается к диалоговому окну «Материалы». Здесь щелкните по кнопке Назначить текущим.

Остальные поля диалогового окна «Общие характеристики армирования» остаются такими, какими они приняты по умолчанию.

2.7.2.Задание характеристик бетона



В диалоговом окне «Материалы» активизируйте радио-кнопку Бетон и щелкните по кнопкам Добавить умолчание и Назначить текущим.

Этой операцией по умолчанию принимается бетон класса В25.

2.7.3.Задание характеристик арматуры



В этом же окне активизируйте радио-кнопку Арматура и щелкните по кнопкам Добавить умолчание и Назначить текущим.

Этой операцией по умолчанию принимается арматура класса А-III.

2.8.Назначение материала

2.8.1.Выделение элементов рамы


п.6.57

Выделите все элементы рамы.



2.8.2.Назначение материала элементам рамы



В диалоговом окне «Материалы» щелкните по кнопке Назначить.

Также можно назначить материал используя п.6.81 (кнопка

 на панели инструментов).

2.9.Назначение вида элементов

2.9.1.Выделение горизонтальных элементов


п.6.59

Выделите горизонтальные элементы.



2.9.2.Назначение вида элемента «Балка»


п.6.70

В диалоговом окне «Назначение вида элемента» активизируйте радио-кнопку Балка

и закройте окно щелчком по кнопке Подтвердить.

Вид элемента назначается для того, чтобы можно было выполнить конструирование ж/б стержневых элементов.

2.9.3.Выделение вертикальных элементов


п.6.58

Выделите вертикальные элементы.



2.9.4.Назначение вида элемента «Колонна»


п.6.70

В диалоговом окне «Назначение вида элемента» активизируйте радио-кнопку Колонна

и закройте окно щелчком по кнопке Подтвердить.



2.10.Расчет армирования


п.6.28

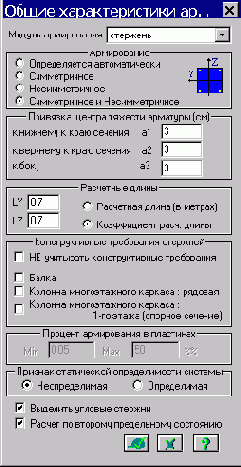

Рис. 1.10. Диалоговое окно системы ЛИР-АРМ «Общие характеристики армирования»

2.11.Назначение конструктивных элементов

2.11.1.Вывод на экран номеров элементов


п.6.115,

6.115.1,

6.115.1.1

В диалоговом окне «Показать» активизируйте закладку «Элементы». После этого выберите команду Номера элементов и щелкните по кнопке Применить.

На расчетной схеме отобразятся номера элементов.

2.11.2.Выделение горизонтальных элементов № 7 и 8


п.6.59

Выделите элементы № 7 и 8.



2.11.3.Назначение конструктивного элемента «Балка»


п.6.72

В диалоговом окне «Конструктивные элементы» активизируйте радио-кнопку Балка

и закройте окно щелчком по кнопке Подтвердить.

Конструктивный элемент БАЛКА назначается для того, чтобы учесть, что это неразрезная балка.

2.11.4.Выделение вертикальных элементов № 1 и 2


п.6.58

Выделите элементы № 1 и 2.



2.11.5.Назначение конструктивного элемента «Колонна»


п.6.72

В диалоговом окне «Конструктивные элементы» активизируйте радио-кнопку Колонна

и закройте окно щелчком по кнопке Подтвердить.

Конструктивный элемент КОЛОННА назначается для того, чтобы учесть, что это сплошная колонна.

2.12.Формирование таблиц результатов


п.6.30





2.13.Просмотр результатов армирования


п.6.97





2.14.Просмотр результатов армирования в виде HTML таблиц


п.6.99
