Плоское напряженное состояние


В общем случае главные напряжения в одной и той же точке конструкции для различных загружений имеют различную ориентацию. Поэтому здесь определение РСУ производится по огибающим экстремальным кривым нормальных и касательных напряжений по формулам:

                 (5.4)

                    (5.5)

где k - номер загружения.

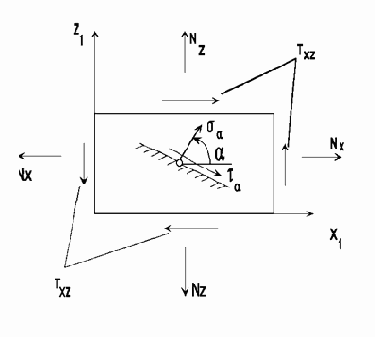

Обозначения приведены на рис. 5.2.

Рис. 5.2

Нормальные напряжения вычисляются в диапазоне от 90° до -90°, а касательные - от 90° до 0°. Шаг просмотра 5°.
